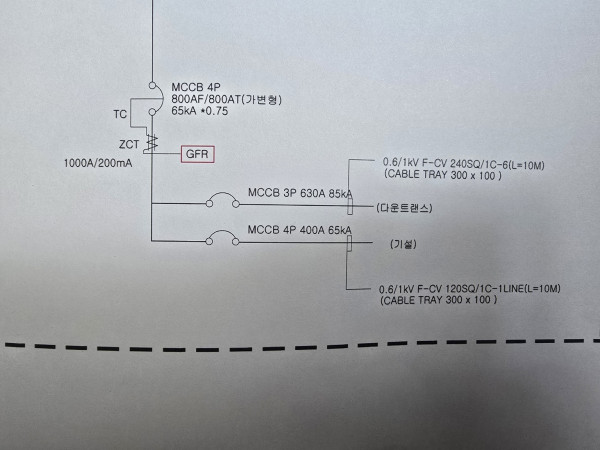

한전수전합리화 사업으로 인해 고압에서 저압으로 변경공사를 한 현장 결선도 입니다.
당초 고압일때는 2회선에 각각 변압기로 수전을 받다가 저압으로 변경 후에 2회선을 한전변압기 하나로 수전을 받고 있습니다.
제가 보내드린 결선도를 보시면 다운트랜스(Δ-Δ결선) 뒤에 로우장비가 있는데 거기서 제3,5고조파가 발생을 하고 있고 이 고조파들이 라인을 타고 기설부분 콘덴서 및 차단기 등을 건드립니다. 이 고조파를 잡기 위해서 리액터를 설치를 하면 되는지? 설치를 해야되면 리액터가 어떤식으로 효과(리액터가 고조파를 어떻게 잡는지 원리)를 보는건지 알고 싶습니다.
